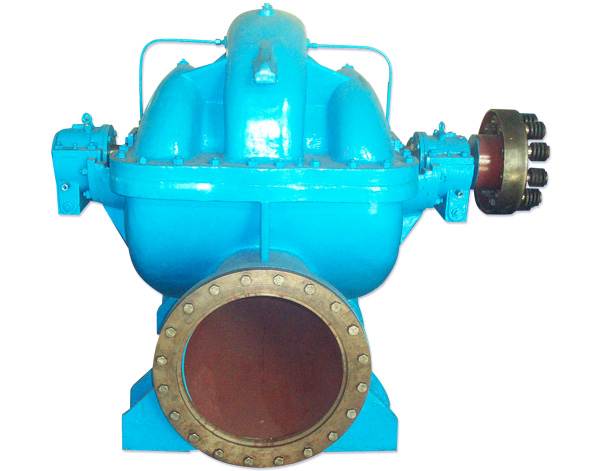

QSG型熱網循環泵

商品編號: 3001

上架時間: 2013-07-26

流量(Q): 160~11000m³/h

使用溫度(T): 常溫~+158℃

揚程(H): 12~370 m

點擊下載參數文檔

  • 產品詳細

概述:
  為了適應以提高可靠性和節能為中心的設備更新,我公司綜合引進國內外先進技術,結合實際生產經驗,研制開發QSG系列熱網循環水泵。
  泵主要適用于電力行業循環水系統或熱電聯產供熱系統,輸送常溫、中溫循環水或高溫熱水。也可適用于其它工程輸送不含固體顆粒的常溫、高溫液體。


具有以下列優點:
1、將泵的軸承及密封部分進行有效改進,提高可靠性,延長使用壽命;
2、采用高效節能的水力模型,效率高,抗汽蝕性能增強;
3、零部件通用化程度高,可完全互換;
4、具有良好的抗汽蝕、耐高溫性能;
5、選材精煉,軸承體等零件增加為鑄鋼、鑄鐵兩種。


性能范圍:
流量Q=160~11000 m3/h
揚程H=12~370 m
溫度T=常溫~+158℃



型號意義:
QSG3450-70
Q—企業標識
SG—雙吸式熱網循環水泵
3450—額定流量為3450m3/h
70—額定揚程為70m



結構特征:
  QSG型泵分為單級雙吸和兩級雙吸兩端支承式結構。根據工況要求,泵殼為水平中開式或徑向剖分式結構。徑向剖分式結構特別適用輸送高溫熱水,其安裝方式為水平中心線支承,以把熱脹冷縮產生的變形及位移降低到最低限度。根據工況參數,泵體設計成雙渦室,以平衡泵的徑向力。
  泵的吸入法蘭和吐出法蘭與泵體鑄成一體,可根據用戶需要分為垂直吸入垂直吐出和水平吸入垂直吐出。
  葉輪為雙吸式結構且整體鑄造,可以平衡軸向力,與軸用鍵傳動,隨轉子一起做動平衡。殼體密封環或葉輪密封環均為可更換的標準件,兩者良好的匹配由材料及其硬度不同來保證。
  密封腔體可按工程需要配備填料密封或機械密封。
  密封腔體外部有可選擇的水冷腔夾套,水冷腔夾套主要適用于輸送高溫熱水。
  泵兩端軸承部件采用先進的滾動軸承或滑動軸承。當采用滾動軸承時,泵兩端是同樣大小的軸承體,靠聯軸器端裝一套徑向球軸承,另一端裝兩套背對背安裝的推力球軸承,采用甩油環稀油潤滑,軸承體外鑄有軸向散熱片,可供空氣冷卻(T<120℃)和水冷卻(T≥120℃)。軸承體同時裝有塑料圓形油標和油杯,以監視和控制油位,軸承體兩端有銅質防塵盤,伸向軸承壓蓋的內孔,既可以防止灰塵或水份進入,又可以防止油泄漏。當軸承萬一破裂時,它還能起支承作用。當泵軸承使用水冷時,軸承體外側鑄有水冷夾套。
  當采用滑動軸承時,軸瓦選用巴氏合金,運轉平穩、噪聲低,一般采用甩油環稀油自潤滑。
